Nattoyage cryogénique vs. ultrasons :

Glace carbonique ou ultrasons : quelle solution nettoie le mieux ?

Réponse rapide : le nettoyage cryogénique est-il plus performant que le nettoyage par ultrasons ?

Pour la majorité des applications de nettoyage industriel, le nettoyage cryogénique constitue la solution la plus polyvalente et la plus pratique. Il permet de nettoyer de grands équipements directement en place, sans arrêt prolongé, sans démontage et sans humidité, tout en ne générant aucun déchet secondaire.
Le nettoyage par ultrasons est efficace pour les petites pièces amovibles pouvant être entièrement immergées, mais il ne permet pas de nettoyer les composants électroniques sous tension, les matériaux poreux ou les éléments trop volumineux pour entrer dans une cuve. Lorsque la mobilité, la réduction des temps d’arrêt et un procédé sec et non conducteur sont des critères essentiels, le nettoyage cryogénique s’impose comme la solution la plus pertinente.

Comment le nettoyage par ultrasons se compare-t-il au nettoyage cryogénique comme méthode de nettoyage industriel performante ?

Le nettoyage cryogénique est une technologie performante qui repose sur des principes scientifiques complexes au cœur de son efficacité. Cependant, le nettoyage par ultrasons est lui aussi une méthode fondée sur un procédé scientifique précis et gagne en popularité dans certains secteurs industriels.

Pour ceux qui connaissent moins cette technologie, le nettoyage par ultrasons utilise des ondes sonores à des fréquences spécifiques pour détacher les salissures des surfaces en quelques minutes, selon l’objet à nettoyer et le type de contamination.

Le nettoyage cryogénique, quant à lui, nettoie les surfaces en projetant à grande vitesse des pellets de glace carbonique haute densité (CO₂ solide) sur la surface à traiter. L’impact provoque une expansion rapide du gaz qui rompt l’adhérence des contaminants.

Qu’est-ce que le nettoyage par ultrasons ?

À l’instar du nettoyage cryogénique, le nettoyage par ultrasons agit lui aussi à l’échelle microscopique. Les contaminants sont éliminés des surfaces grâce à la cavitation, un phénomène par lequel des ondes sonores à haute fréquence créent dans un liquide des bulles microscopiques de vide qui implosent en libérant de l’énergie.
Ces bulles de cavitation adhèrent à l’objet immergé dans la cuve, puis implosent en libérant une énergie importante qui décolle les particules contaminantes de la surface. En quelques minutes, l’objet est retiré, rincé et séché, avec une surface nettement plus propre. .

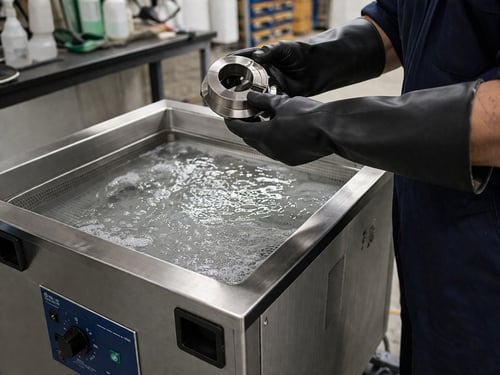

Ces ondes sonores à haute fréquence sont générées par un transducteur situé au fond d’une cuve remplie d’un liquide de nettoyage (eau, détergent biodégradable ou solvant, selon l’objet et le contaminant à éliminer). En règle générale, les machines de nettoyage par ultrasons fonctionnent à 40 kHz ou plus afin de fournir la fréquence adaptée au nettoyage.

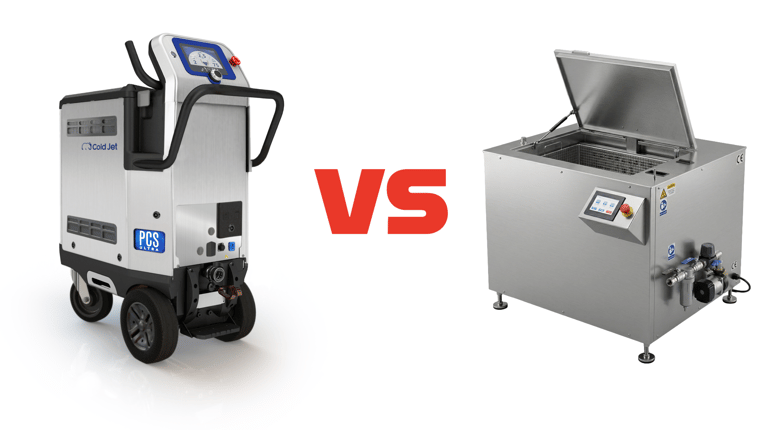

Analyse comparative : nettoyage cryogénique vs nettoyage par ultrasons

The following table highlights the operational and scientific differences between these two high-precision cleaning methods: Le tableau suivant met en évidence les différences opérationnelles et scientifiques entre ces deux méthodes de nettoyage de haute précision :

Quelles sont les similitudes entre le nettoyage par ultrasons et le nettoyage cryogénique ?

Le nettoyage cryogénique et le nettoyage par ultrasons présentent plusieurs similitudes dans leur manière d’éliminer les contaminants des surfaces :

• Décollage des contaminants par libération rapide d’énergie : Le nettoyage cryogénique utilise les micro-effets d’expansion liés à la sublimation du CO₂, tandis que le nettoyage par ultrasons repose sur l’implosion de bulles microscopiques dans le liquide pour rompre l’adhérence des contaminants.

• Méthodes respectueuses de l’environnement : Ces deux procédés ne génèrent pas intrinsèquement de sous-produits nocifs pour les personnes, les animaux ou l’environnement lors du nettoyage des surfaces (dans le cas du nettoyage par ultrasons, lorsque de l’eau ou des solutions biodégradables sont utilisées).

• Nettoyage rapide : Le nettoyage cryogénique comme le nettoyage par ultrasons permettent d’éliminer les contaminants en quelques minutes et offrent un nettoyage efficace dans un délai court.

• Action douce sur les surfaces : Les deux méthodes sont non abrasives lorsqu’elles sont utilisées avec des réglages et paramètres adaptés, ce qui permet de nettoyer des surfaces plus délicates.

• Adaptés aux pièces complexes et aux zones difficiles d’accès : Les deux procédés peuvent nettoyer des pièces aux géométries complexes et atteindre des zones étroites ou difficiles d’accès, là où d’autres méthodes montrent leurs limites.

• Compatibles avec une grande variété de surfaces :
  Les métaux, le verre, les plastiques, le caoutchouc, les composites, les céramiques ainsi que certains composants électroniques hors tension peuvent être nettoyés avec ces deux méthodes.

• Efficaces sur de nombreux types de contaminants :
  Les systèmes de nettoyage cryogénique permettent d’ajuster différents paramètres, comme la taille des pellets, la pression ou la consommation de glace carbonique, afin de s’adapter à différents contaminants. Le nettoyage par ultrasons permet quant à lui d’ajuster la fréquence des ondes pour obtenir une action plus douce ou plus intensive selon le besoin.

• Appréciés dans des secteurs industriels similaires : Ces deux technologies de nettoyage sont largement utilisées dans des secteurs comme l’aéronautique, la plasturgie, l’automobile, le médical et l’industrie manufacturière.

Quelles sont les limites du nettoyage par ultrasons ?

Bien que le nettoyage par ultrasons soit une technologie efficace pour nettoyer rapidement certains objets, il présente 8 limites majeures qui le rendent inadapté à de nombreuses applications industrielles.

1) Génère des déchets liquides secondaires, selon la solution de nettoyage utilisée :

Le nettoyage par ultrasons nécessite une solution liquide de nettoyage pour fonctionner. Il y a donc toujours un résidu liquide à éliminer à terme. Selon le type de contaminant à retirer, il peut être nécessaire d’utiliser des agents de nettoyage plus puissants, comme des détergents ou des solvants.
Beaucoup de ces détergents sont biodégradables et réutilisables, mais ils doivent néanmoins être remplacés après plusieurs cycles de nettoyage. Lorsque ces liquides sont d’origine chimique et ne peuvent pas être rejetés en toute sécurité dans un réseau d’assainissement classique, ils doivent faire l’objet d’un traitement spécifique, comme d’autres déchets potentiellement dangereux.

L’avantage du nettoyage cryogénique :

Le nettoyage cryogénique ne génère aucun déchet secondaire pendant le procédé, quel que soit le type de surface ou de contaminant à traiter. Il ne nécessite pas non plus d’agent de nettoyage supplémentaire.

2) Inadapté aux éléments qui ne peuvent pas être exposés à l’humidité

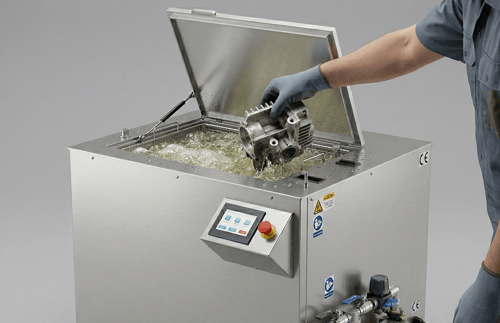

Les objets nettoyés par ultrasons doivent être immergés dans la solution liquide présente dans la cuve. Par conséquent, tous les éléments qui ne peuvent pas être mouillés ne peuvent pas être traités par cette méthode.
Certains matériaux poreux, comme le bois, le cuir, les tissus ou l’os, peuvent absorber la solution de nettoyage et subir des déformations. De plus, cela pose un problème de conductivité pour les équipements électroniques qui ne peuvent pas être facilement déconnectés de leur source d’alimentation.

L’avantage du nettoyage cryogénique :

Le nettoyage cryogénique est un procédé intrinsèquement sec et non conducteur. Il permet de nettoyer sur place des composants électroniques connectés, tels que des câbles, cartes électroniques, semi-conducteurs, pupitres de commande actifs, automates, capteurs sensibles, etc.

3) Ne permet pas de nettoyer les surfaces poreuses ou les éléments sensibles aux vibrations

Les objets qui ne sont pas totalement compacts peuvent être endommagés, ou contaminés plus en profondeur, lorsqu’ils sont soumis au nettoyage par ultrasons. La cavitation peut notamment :

• Détériorer des structures sensibles, en provoquant une dégradation, des fissures ou une diminution de la résistance mécanique

• Separate coatings from composites séparer certains revêtements de matériaux composites

• Pousser les contaminants plus profondément dans les creux, cavités ou pores.

L’avantage du nettoyage cryogénique :

Les réglages ajustables des systèmes de nettoyage cryogénique, comme ceux de la gamme Cold Jet, permettent d’adapter la puissance de projection et la taille des pellets afin de nettoyer certains matériaux poreux sans les endommager. Par ailleurs, les structures sensibles ne se dégradent pas et n’absorbent pas la glace carbonique pendant le procédé.

4) Un nettoyage à basse fréquence peut endommager les surfaces sensibles

Même si cela reste moins fréquent, un réglage trop bas de la fréquence des ondes sonores peut générer des vibrations plus importantes, susceptibles d’endommager des matériaux sensibles, y compris des métaux tendres comme l’aluminium.
Une basse fréquence peut être comparée aux fortes pulsations d’un caisson de basses : ces vibrations plus puissantes peuvent provoquer des piqûres de surface. Les utilisateurs de machines à ultrasons doivent donc veiller à régler la fréquence suffisamment haut pour éviter tout risque d’altération.

L’avantage du nettoyage cryogénique :

Même si la projection de pellets de glace carbonique à grande vitesse ne convient pas à toutes les surfaces, la glace carbonique présente une dureté de 1,5 sur 10 sur l’échelle de Mohs. En tant que média de nettoyage, elle est donc relativement douce par rapport à d’autres solutions et, associée au phénomène de sublimation, elle présente un faible risque d’endommager la plupart des surfaces pendant le nettoyage.

5) Ne permet de nettoyer que les objets pouvant être placés dans une cuve ; les grandes surfaces ou les machines volumineuses ne peuvent pas être traitées

Même si le nettoyage par ultrasons peut être efficace pour certaines pièces ou certains équipements industriels, la machine elle-même limite la taille et le type d’éléments pouvant être nettoyés. Seuls les objets pouvant être placés dans la cuve peuvent être traités.
La plupart des cuves à ultrasons ont une capacité comprise entre 25 et 200 gallons, mais certaines machines sur mesure peuvent dépasser 500 gallons afin de recevoir des pièces telles que des blocs moteurs. Même si des équipements à ultrasons de grande capacité existent, cette technologie présente plusieurs contraintes :

• les grandes machines de nettoyage par ultrasons nécessitent un espace dédié dans l’atelier ou l’usine, car elles sont peu mobiles ;

• les pièces et composants d’équipements industriels volumineux doivent être démontés pour pouvoir être placés dans la cuve ;

• les très grandes machines industrielles et les surfaces fixes, comme les convoyeurs, cuves ou équipements installés, ne peuvent pas être nettoyées par ultrasons en raison de leur taille et de leur caractère non déplaçable ;

• les pièces massives pesant plusieurs centaines ou milliers de kilos nécessitent un système mécanique de levage pour être immergées dans la cuve.

L’avantage du nettoyage cryogénique :

Les équipements de nettoyage cryogénique sont hautement mobiles et peuvent être déplacés directement là où le nettoyage est nécessaire. Pour nettoyer des équipements industriels de petite ou grande taille, il n’est généralement pas nécessaire d’arrêter l’installation ni de démonter les pièces.
La plupart des objets et surfaces peuvent être nettoyés directement en place, ce qui réduit fortement le temps d’arrêt nécessaire à un nettoyage en profondeur. De plus, des surfaces comme de très grandes machines ou des parois peuvent être traitées sans difficulté.

6) Les pièces à nettoyer doivent être retirées ou démontées de la machine principale

Une machine industrielle complète ne peut pas être placée dans un équipement de nettoyage par ultrasons. Les pièces et composants doivent donc être retirés puis démontés. Si de nombreux éléments d’une même machine doivent être nettoyés, le nettoyage par ultrasons peut rapidement devenir une opération longue et fastidieuse.
Prenons un exemple concret : le nettoyage de pièces d’un moule d’injection plastique. Le procédé par ultrasons suivrait généralement les étapes suivantes :

1. 1. 1. Retirer le moule de la presse et le transporter vers la zone d’outillage ou de maintenance.
      2. Préparer la cuve : vérifier qu’elle est suffisamment grande, remplie avec la solution chimique adaptée aux contaminants présents, par exemple des résines brûlées ou des résidus de dégazage, et portée à la température requise.
      3. Régler les paramètres : s’assurer que la fréquence ultrasonique et la puissance correspondent au matériau du moule, par exemple acier trempé ou prototype en aluminium plus tendre, afin d’éviter les micro-piqûres ou d’autres dommages.
      4. Immerger les pièces : descendre les composants démontés du moule dans la cuve, à l’aide d’un palan ou d’une grue pour les plaques les plus lourdes.
      5. Lancer le cycle : laisser le système à ultrasons fonctionner pendant la durée prévue afin de nettoyer en profondeur toutes les surfaces et les canaux internes.
      6. Rincer et sécher : sortir le moule de la solution, éliminer soigneusement les résidus chimiques par rinçage, puis sécher complètement à l’air comprimé afin qu’aucune humidité ne subsiste dans les zones creuses.
      7. Appliquer une protection anticorrosion : appliquer immédiatement un produit anticorrosion hydrofuge ou un spray de protection sur les pièces en acier nu afin d’éviter l’apparition de corrosion instantanée.
      8. Remonter le moule et le réinstaller dans la presse.
      9. Remettre la machine en marche pour reprendre la production, avec un temps de redémarrage variable selon l’installation.




Même si cet exemple reste simplifié, ces étapes diffèrent peu de celles d’autres méthodes de nettoyage qui ne permettent pas de nettoyer les surfaces directement en place pendant la production.

L’avantage du nettoyage cryogénique :

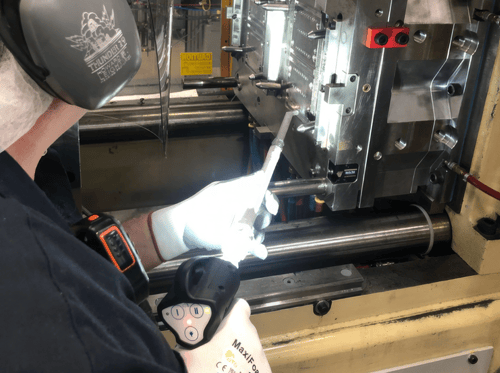

Avec le nettoyage cryogénique, les équipements et les surfaces peuvent rester en ligne, en place et parfois même à leur température de fonctionnement pendant le nettoyage.
Dans de nombreux cas, les seules étapes nécessaires sont les suivantes :

1. 1. 1. placer l’équipement de nettoyage cryogénique à proximité de la surface à traiter ;
      2. brancher la machine à une source d’alimentation locale et la mettre en marche ;
      3. raccorder l’air comprimé et installer les flexibles nécessaires ;
      4. verser les pellets de glace carbonique dans la trémie ;
      5. ajuster les réglages nécessaires pour optimiser le nettoyage, comme la taille des pellets, la pression d’air et le débit de glace carbonique ;
      6. installer la buse adaptée à l’application ;
      7. identifier la zone à nettoyer et démarrer le nettoyage.

L’ensemble de ces étapes peut être réalisé en moins de 10 minutes, ce qui permet d’éliminer les temps d’arrêt importants généralement associés au nettoyage par ultrasons.

7) Nécessite un rinçage et un séchage après le nettoyage

Le nettoyage par ultrasons exige souvent un cycle de rinçage et de séchage après le nettoyage initial, afin d’éliminer de la surface de l’objet la solution de nettoyage désormais contaminée.
Certaines grandes machines à ultrasons intègrent un processus automatisé permettant d’enchaîner, dans un même système, les étapes de nettoyage, de rinçage et de séchage. Cependant, ces équipements sont généralement limités à des objets de petite taille, pouvant être manipulés par une seule personne.
Selon l’objet traité, l’ensemble de ce processus peut allonger de manière significative le temps d’immobilisation.

L’avantage du nettoyage cryogénique :

Avec le nettoyage cryogénique, il n’est pas nécessaire de rincer ni de sécher les surfaces, car il s’agit d’un procédé intrinsèquement sec. Aucun liquide, aucune eau, aucune humidité et aucune solution de nettoyage supplémentaire ne sont utilisés : uniquement des pellets de glace carbonique et de l’air comprimé sec, exempt d’humidité.
Le nettoyage cryogénique permet également d’intervenir sur des éléments qui ne peuvent pas être mouillés, comme certains matériaux sensibles ou des composants électriques nécessitant un environnement sec et non conducteur.

8) La solution de nettoyage liquide doit être compatible avec l’objet traité afin d’éviter tout dommage

Utiliser le nettoyage par ultrasons pour éliminer des contaminants ne consiste pas simplement à remplir une cuve d’eau, à y placer l’objet et à mettre la machine en marche. Plusieurs paramètres doivent être pris en compte avant le nettoyage, notamment la sensibilité à la chaleur — puisque le procédé entraîne une montée en température du liquide — ainsi que la capacité de l’objet à être exposé à l’humidité.

Un autre point essentiel concerne la solution de nettoyage utilisée. Les contaminants les plus tenaces ne peuvent généralement pas être éliminés à l’eau seule ; des détergents ou des solvants peuvent être nécessaires pour renforcer l’efficacité du procédé.
Par ailleurs, cette solution de nettoyage ne doit pas provoquer de corrosion ni endommager l’objet placé dans la cuve. Le liquide doit donc être compatible non seulement avec le contaminant, mais aussi avec le matériau de l’objet à nettoyer.

L’avantage du nettoyage cryogénique :

Le nettoyage cryogénique repose sur un procédé simple dans son principe : des pellets de glace carbonique, de l’air comprimé sec et l’équipement de projection.
Les réglages peuvent être ajustés sur des systèmes avancés, comme la gamme Aero 2 de Cold Jet, afin de s’adapter à certains contaminants et types de surfaces. Toutefois, ces ajustements entraînent généralement beaucoup moins de risques d’endommagement de la pièce que le choix inadapté d’une solution liquide dans un procédé par ultrasons.

En conclusion : quelle méthode répond le mieux à vos besoins — nettoyage cryogénique ou nettoyage par ultrasons ?

Le nettoyage par ultrasons a bien entendu sa place pour le nettoyage de certains types de pièces et d’équipements spécifiques. Toutefois, dans de nombreux contextes industriels, il peut présenter des limites importantes : temps d’arrêt, nature des matériaux, réglage des fréquences, capacité des cuves… autant de facteurs qui peuvent le rendre inadapté à un nettoyage réellement efficace.

Le nettoyage cryogénique est une méthode éprouvée pour le nettoyage industriel, qui peut être adaptée à des applications de différentes tailles selon les besoins. Intrinsèquement non abrasif et respectueux de l’environnement, il est non conducteur et ne laisse aucun résidu après le nettoyage.
L’association de l’énergie cinétique, du froid intense et de l’expansion rapide du gaz permet d’éliminer les contaminants sans endommager les surfaces. Les machines, équipements et grandes surfaces peuvent ainsi être nettoyés directement en place, sans démontage, et avec un temps d’arrêt réduit au minimum, afin de préserver la continuité de la production.

Si vous devez nettoyer sur place de grandes machines, des équipements industriels ou de larges surfaces, sans arrêt prolongé, sans démontage et sans immobilisation importante, le nettoyage cryogénique constitue une solution particulièrement adaptée.

Contactez Cold Jet France pour découvrir comment nos solutions peuvent vous aider à maintenir vos équipements propres, à soutenir votre production et à limiter les temps d’arrêt.
